無線集中代表ランプシステム

ホールデザインは多様化が進み、複雑な島レイアウトが増加しています。
集中代表ランプシステムは、目の届きにくい島コースからの台ランプ呼び出しへの迅速対応をサポートします。

■“呼び出し”コースが一目瞭然!
■2色点灯機能でホール内対応スピードアップ!
■“未処置呼び出し”の点滅機能搭載!
■無線だから 簡単導入!

《多彩なカスタマイズでホール運営をサポート》

◎呼び出しの点灯はホールレイアウトに合わせて自由な設定が可能です。

◎呼び出しの発光色は7色から自由に選択し設定する事が可能です。

◎呼び出しの表示数は、通信ユニットと制御基盤の組み合わせにより1から15までの表示が可能です。

◎本体は、ホールに合わせたデザインで製作可能です。

・天井からの吊下げタイプに加え 縦型、壁固定型、スタンド型仕様など。
・発光する文字板に数字以外の文字や絵などをデザイン。
・筐体を、アクリル板仕様やBOX仕様で製作。
・発光する文字板を片面または両面仕様で製作。

◎本製品は代表ランプメーカー4社に標準対応しています。

対応メーカー:
株式会社日恵製作所、大一電機産業株式会社
U・F産業株式会社、株式会社oneA (順不同)
その他の各種代表ランプにも対応可能です。


※各種デザイン仕様製作、施工・設置に関しては販売店にご相談ください。

システム構成

@集中代表ランプ
子機島の上部などに設置され、代表ランプの信号を無線で親機に送る端末です。

A集中代表ランプ親機
各島の子機と無線通信を行い集中代表ランプに点灯・消灯の指示を出します。

B集中代表ランプ
親機からの信号を受け、呼び出しがある番号を発光表示させます。

AiRxBiT(エアビット)集中代表ランプシステムは、遊技台からの「呼び出し」時に光る島端に設置された代表ランプの信号を無線(AiRxBiT)でホール内に設置された各種表示機に飛ばし、何処からでも呼び出されたコースを分かりやすくするシステムです。

システム構成

@集中代表ランプ親機

システムの中心に近い島中に設置。各島の子機と無線通信を行い集中代表ランプに点灯・消灯の指示を出す。親機のドットマトリクス表示でも呼び出しの確認ができる。

A集中代表ランプ子機

島の天井部などに設置され、代表ランプの信号を無線で親機に送る端末。

B集中代表ランプ

集中代表ランプ親機からの信号を受け呼び出しがある番号を発光表示させる。

C集中代表ランプ表示子機

集中代表ランプ親機からの信号を受け親機と同様の呼び出し表示を行う。

D集中代表ランプ出力子機

親機からの指示を受け、該当番号に呼び出しあったときに接点出力を行う

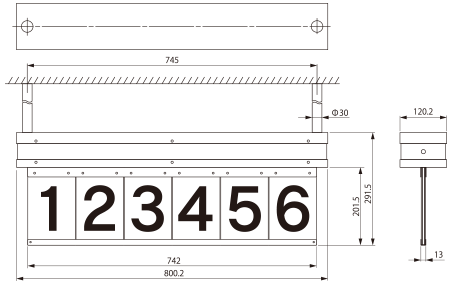

■寸法図(吊下げ型 標準6灯)

製品仕様 集中代表ランプ
(吊下げ型 標準6灯)
電源 AC 100V(50/60Hz)
消費電力 20W(最大)
外形寸法 W800.2x H291.5x D120.2(mm)
質量 約11.5kg

■寸法図

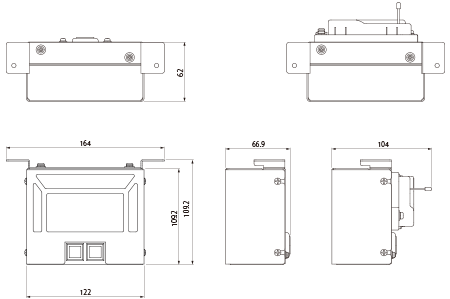

・集中代表ランプ親機

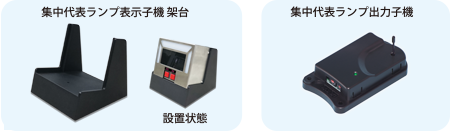

・集中代表ランプ表示子機

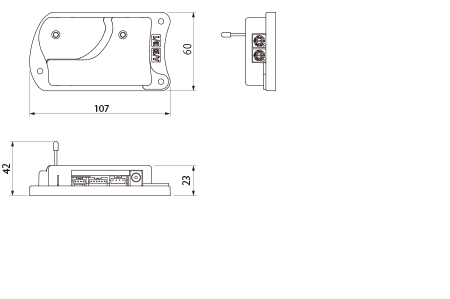

・集中代表ランプ子機
・集中代表出力子機

■製品仕様

  集中代表ランプ親機 集中代表ランプ表示子機 集中代表ランプ子機 集中代表ランプ
電源 AC 100V(50/60Hz) AC 100V(50/60Hz) AC 100V(50/60Hz)
消費電力 13W(最大) 0.92W(最大)
外形寸法 W164x H109.2x D104(mm) W107x H42x D60(mm)
質量 約694g 約56g

■オプション

  集中代表ランプ出力子機
電源 AC 100V(50/60Hz)
消費電力 0.92W(最大)
外形寸法 W107x H42x D60(mm)
質量 約56g

■集中代表ランプ

ランプ色は7色から自由に選択できます。ホールに合った概観デザインで製作可能縦型、横型、壁掛け仕様も製作可能です。
